Altium Designer如何添加PinDelay
在每一个超过500 MHz的高速设计中，连接介质，或连接到模具上的电线，都会给信号带来延迟。这种在设备中的延迟称为引脚延迟.即使从设计和PCB的角度来看，两个设备是完全兼容的，不同设备的封装延迟时间也会不同，所以它们需要考虑Pins信息。

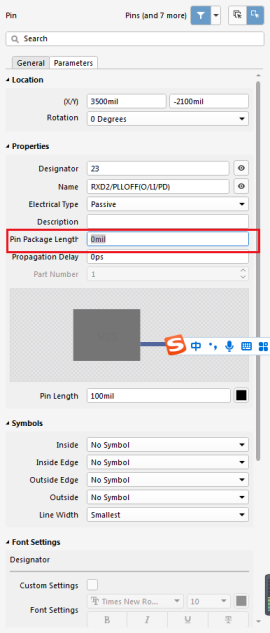

1、原理图里面的管脚延迟定义，单位可以自行输入。
原理图封装管脚添加界面 PCB管脚封装添加界面

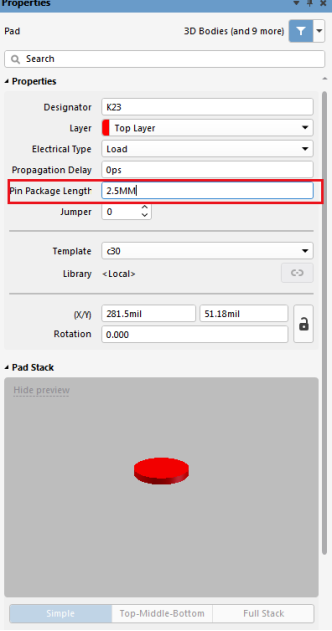

2、在PCB封住管脚中添加管脚延迟。

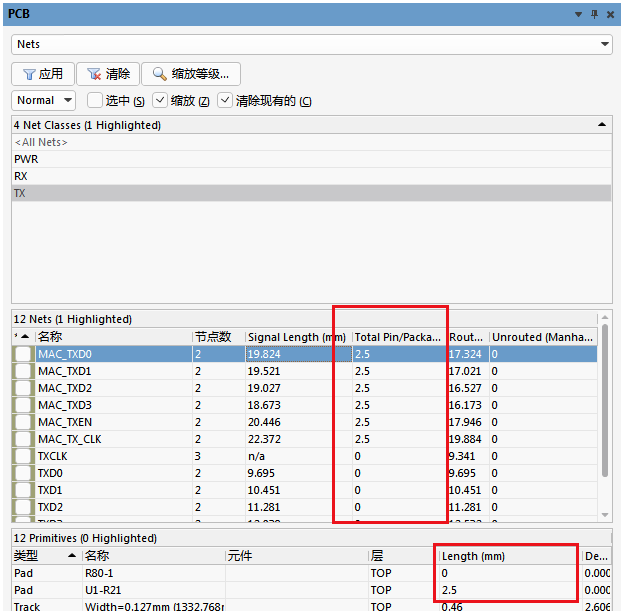

3、添加完成之后添加xSignals等长时，会对应到等长模型里面。
完 谢谢观看
